Китайская компания Prinano, также известная как PuLin Technology, достигла значительного прорыва в области нанотехнологий, успешно поставив на производство свой первый наноимпринтный литограф — модель PL-SR. Эта система является важным шагом для внутреннего китайского рынка, поскольку предназначена для реальных производственных линий по выпуску микросхем. Впервые за многие годы, после Canon, которая стала первой компанией, внедрившей подобное оборудование у заказчика, Prinano смогла предложить отечественный аналог, подтверждая растущие технологические возможности Китая в области нанотехнологий и полупроводникового производства.
Основные возможности и технические характеристики
Литографическая система PL-SR способна формировать схемы с шириной линий менее десяти нанометров. Для сравнения, модель Canon FPA-1200NZ2C обеспечивает создание рисунков на пластинах с минимальной шириной линий порядка 14 нм, что говорит о высокой точности китайской системы. Хотя в документах указывается возможность изготовления чипов с техпроцессом 5 нанометров, это не означает, что PL-SR способен производить полностью передовые логические устройства по всему диапазону, соответствующему современным стандартам полупроводниковой промышленности.
Преимущества нанопечати и её ограничения
Одним из ключевых преимуществ наноимпринтной литографии является отсутствие необходимости использования современного источника экстремального ультрафиолетового излучения — EUV. В технологических процессах, использующих EUV, требуется дорогостоящее и энергоемкое оборудование, а также сложные условия эксплуатации. Благодаря тому, что нанопечать не зависит от ультрафиолетового источника, она существенно сокращает энергозатраты и стоимость производства, делая технологии более доступными и менее затратными с точки зрения инфраструктуры.
Тем не менее, существует очевидный компромисс: скорость производства по сравнению с традиционной оптической литографией остается заметно ниже. Также, технология характеризуется ограниченной гибкостью в создании сложных шаблонов и логических схем, что затрудняет её использование для массового производства высокоразвитых процессоров, таких как CPU и GPU, требующих высокой плотности и высокой скорости. В то же время, наноимпринт отлично подходит для изготовления устройств, где важна надежность и простота изготовления, например, для производства флэш-памяти.
Технология и процесс изготовления

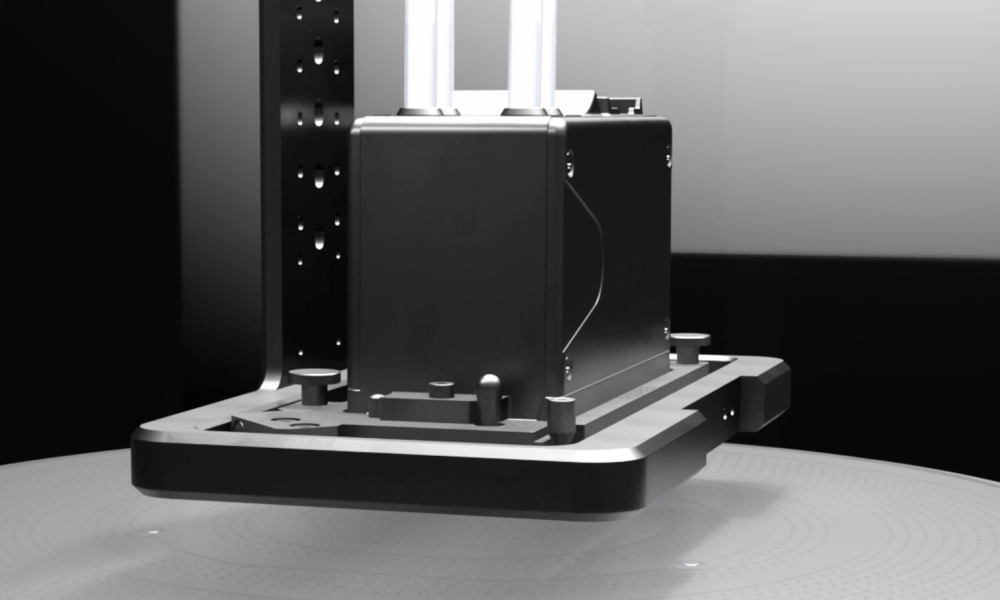

Машина Prinano использует уникальный подход: на поверхность пластин наносится тонкий слой резиста, а затем жесткая кварцевая форма, выгравированная с помощью наноразмерных схем, прижимается к нему. Этот процесс позволяет точно передать микроскопические рисунки на пластину. В отличие от EUV-методов, где используются сложные оптические системы и более высокое энергопотребление, PL-SR применяет динамический контроль объема капель, формируемых струйным модулем — это обеспечивает точную регулировку толщины слоя, менее десяти нанометров, с очень малыми отклонениями. В результате достигается высокая точность и репродуктивность при обработке 300-мм пластин, стандартных для современной полупроводниковой промышленности.
Перспективы развития
Несмотря на существующие ограничения, успех Prinano в разработке и внедрении подобного оборудования открывает новые возможности для Китая в области semiconductor технологий. Внедрение собственных наноимпринтных систем может снизить зависимость страны от западных поставщиков и способствовать развитию собственного производства микросхем, особенно в сегментах, где высокая скорость не является критическим фактором. Вероятно, в будущем технологии совершенствуются, увеличивая их гибкость и производительность, что позволит использовать их для создания более сложных и крупных микросхем, в том числе для мобильных устройств и систем хранения данных.
Заключение
В целом, достижение Prinano — важный шаг в развитии отечественной нанотехнологической базы Китая. Новая система PL-SR демонстрирует потенциал страны в области нанолитографии, подтверждая, что Китай активно движется к самостоятельной разработке и производству передовых электронных компонентов. В то же время, полноценное вытеснение традиционных методов массового литографического производства требует дальнейших исследований и инноваций. Однако, уже сейчас можно сказать, что китайская техника способна успешно конкурировать на рынке решений для производства определенных типов микросхем, что несомненно поможет развитию глобальной индустрии полупроводников.
